Cáp điện kế

Cáp điện kế là loại cáp được dùng để truyền điện vào đồng hồ đo điện. Loại cáp này thường có cấu trúc cách điện và bền bỉ, đảm bảo tính chính xác và đáng tin cậy trong quá trình đo lường.

Dây cáp điện kế : Cáp treo có ruột dẫn được bện vặn xoắn từ nhiều sợi đồng được ủ mềm khí trơ, Cáp điện có 2 lõi. Lớp cách điện bằng XLPE chịu nhiệt 90 độ C, Vỏ dây cáp làm bằng PVC chịu nhiệt trên 60 độ C.

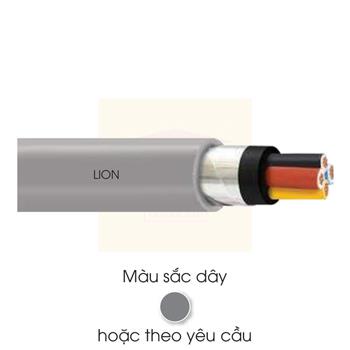

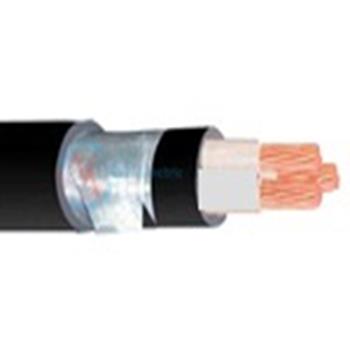

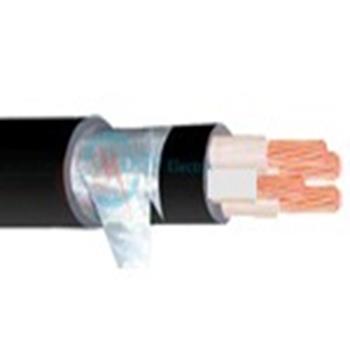

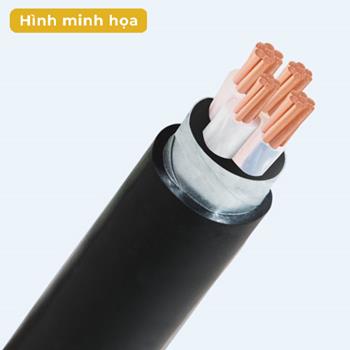

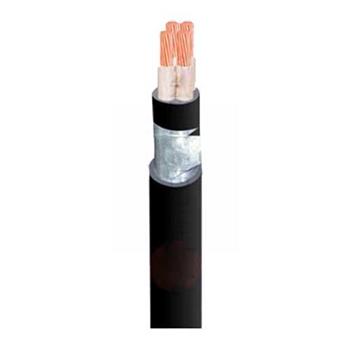

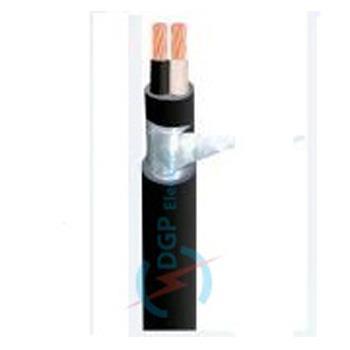

Cấu tạo của cáp điện kế

Cáp điện kế có cấu tạo bao gồm 5 lớp, mỗi lớp đảm nhiệm một chức năng riêng biệt. Dưới đây là thông tin chi tiết về từng lớp:

1. Lớp lõi của dây cáp được làm từ đồng, đảm bảo khả năng dẫn điện hiệu quả.
2. Lớp cách điện làm từ XLPE, giúp bảo vệ lõi dây và ngăn chặn rò rỉ điện ra ngoài.
3. Lớp lót làm bằng nhựa PVC cao cấp, có tác dụng chống nước và bảo vệ lõi dây bên trong khỏi thấm nước, chống oxy hóa hiệu quả.
4. Lớp áo giáp được làm từ nhôm, giúp ngăn chặn các hành vi trộm cắp điện và bảo vệ an toàn cho hệ thống điện.
5. Lớp vỏ ngoài làm từ nhựa PVC, có tác dụng bảo vệ lõi bên trong khỏi các tác động từ môi trường bên ngoài.

Đặc tính kỹ thuật của cáp điện kế

• Quy cách sản phẩm: Cu/XLPE/PVC/ATA/PVC
• Ruột dẫn: Đồng 99,99%
• Điện áp định mức của cáp điện kế (Uo/U): 0.6/1kV
• Nhiệt độ lớn nhất mà ruột dẫn có thể vận hành bình thường trong thời gian dài là khoảng 90 độ C.
• Nhiệt độ cao nhất mà ruột dẫn có thể vận hành khi ngắn mạch (tối đa 5 giây) là khoảng 250 độ C.
• Bán kính uốn cong của cáp nhỏ nhất: Khoảng 10 x D (đường kính ngoài của cáp).

Ứng dụng của cáp điện kế trong thực tế

Hiện nay, cáp điện kế được sử dụng phổ biến trong các công trình xây dựng lớn và nhỏ trên cả nước, được lắp đặt cố định để truyền dẫn điện tới đồng hồ điện.
