Dây cáp nối UTP & S-STP

Cáp mạng UTP là gì?

Cáp mạng UTP (Unshielded Twisted Pair) là loại cáp xoắn đôi không có lớp bảo vệ chống nhiễu bên ngoài. Đây là một trong những loại cáp phổ biến nhất được sử dụng trong mạng máy tính và hệ thống viễn thông nhờ giá thành thấp, dễ lắp đặt và hiệu quả trong môi trường có mức nhiễu thấp.

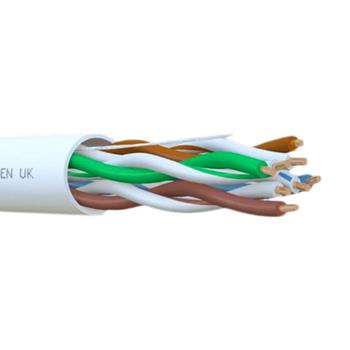

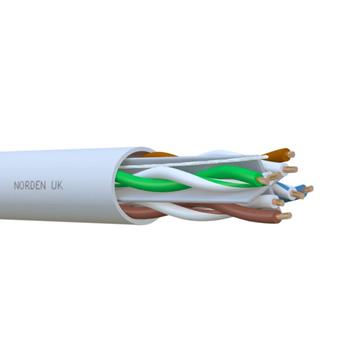

1. Cấu tạo của cáp UTP

• Dây dẫn: Thường làm bằng đồng hoặc hợp kim đồng, giúp truyền tín hiệu điện.
• Cặp dây xoắn đôi: Các dây dẫn được xoắn thành từng cặp để giảm thiểu nhiễu xuyên âm (crosstalk) giữa các cặp dây.
• Vỏ bọc nhựa: Bên ngoài cáp có một lớp vỏ nhựa cách điện bảo vệ dây bên trong, chống lại các yếu tố môi trường như độ ẩm hoặc nhiệt độ.

2. Đặc điểm của cáp UTP

• Không có lớp bảo vệ: Không có lá chắn kim loại hoặc lớp lưới bảo vệ, khiến cáp dễ bị ảnh hưởng bởi nhiễu điện từ (EMI) hơn so với các loại cáp bọc giáp (như FTP hoặc S-STP).
• Dễ sản xuất và lắp đặt: Nhờ thiết kế đơn giản, cáp UTP nhẹ, linh hoạt và dễ thi công hơn.
• Chi phí thấp: Giá thành rẻ hơn các loại cáp có bọc giáp.

3. Phân loại cáp UTP (theo tiêu chuẩn CAT)

Cáp UTP được phân loại dựa trên tốc độ truyền dữ liệu và băng thông hỗ trợ:

• CAT 3: Hỗ trợ tốc độ lên đến 10 Mbps, dùng cho mạng điện thoại.
• CAT 5: Hỗ trợ tốc độ 100 Mbps, phổ biến trong mạng LAN truyền thống.
• CAT 5e: Hỗ trợ tốc độ 1 Gbps, cải thiện khả năng chống nhiễu crosstalk.
• CAT 6: Hỗ trợ tốc độ 10 Gbps trong khoảng cách ngắn, hiệu quả hơn CAT 5e.
• CAT 6a, CAT 7, CAT 8: Cao cấp hơn, hỗ trợ tốc độ cao hơn và phù hợp với môi trường mạng doanh nghiệp hoặc trung tâm dữ liệu.

4. Ưu điểm

• Chi phí thấp, phù hợp với nhiều loại hình mạng.
• Dễ dàng cài đặt và bảo trì nhờ tính linh hoạt.
• Đáp ứng tốt cho các ứng dụng trong môi trường có nhiễu thấp.

5. Nhược điểm

• Không có khả năng chống nhiễu tốt, dễ bị ảnh hưởng bởi EMI và RFI.
• Không thích hợp cho môi trường công nghiệp hoặc khu vực có nhiều thiết bị phát ra sóng điện từ mạnh.

6. Ứng dụng

• Kết nối mạng LAN trong văn phòng, gia đình.
• Kết nối điện thoại, camera an ninh.
• Dùng trong các hệ thống mạng nội bộ không đòi hỏi khả năng chống nhiễu cao.

Cáp UTP là lựa chọn kinh tế và phổ biến, nhưng nếu bạn cần hiệu suất cao hơn trong môi trường có nhiễu mạnh, nên cân nhắc các loại cáp có bọc giáp như FTP, STP hoặc S-STP.

Cáp mạng S/UTP (Viết tắt là STP)

Dây cáp S-STP (Shielded Screened Twisted Pair) là loại cáp mạng có lớp bọc giáp riêng cho từng cặp dây và lớp bảo vệ chung, giúp giảm nhiễu điện từ và đảm bảo tín hiệu ổn định trong môi trường nhiễu cao. Loại cáp này thường dùng cho mạng tốc độ cao và ứng dụng công nghiệp.

• S-STP là viết tắt của Shielded Screened Twisted Pair, có nghĩa là cặp xoắn được bảo vệ và bọc giáp.
• Cấu trúc của nó bao gồm:
  • Một lớp lá chắn (Screen) bao bọc toàn bộ các cặp dây bên trong.
  • Lớp bọc giáp riêng biệt (Shield) cho từng cặp dây xoắn.

Cấu trúc của dây cáp S-STP

• Cặp dây xoắn đôi (Twisted Pair): Dây dẫn bên trong được xoắn lại thành cặp để giảm nhiễu chéo (crosstalk).
• Lớp bọc riêng (Shield): Mỗi cặp dây được bọc một lớp lá chắn kim loại để bảo vệ tín hiệu.
• Lớp bảo vệ ngoài (Screen): Toàn bộ các cặp dây được bọc thêm một lớp lá chắn hoặc lưới kim loại.
• Vỏ ngoài: Một lớp nhựa bảo vệ bên ngoài cùng, giúp chống nước, bụi và các yếu tố môi trường.

Ưu điểm của S-STP

• Giảm nhiễu điện từ (EMI) và nhiễu xuyên âm (crosstalk) tốt hơn so với các loại cáp không được bọc giáp.
• Đảm bảo tín hiệu ổn định khi sử dụng trong môi trường có nhiều thiết bị phát ra sóng điện từ, chẳng hạn như nhà máy, phòng máy chủ (data center), hoặc khu vực công nghiệp.

Ứng dụng của S-STP

• Được sử dụng trong mạng Ethernet tốc độ cao, như Gigabit Ethernet hoặc 10 Gigabit Ethernet.
• Thường được dùng trong môi trường công nghiệp hoặc văn phòng lớn, nơi có nhiều nhiễu điện từ.

So sánh với các loại cáp khác

Loại cáp	Đặc điểm	Ứng dụng
UTP (Unshielded Twisted Pair)	Không có lớp bảo vệ, giá rẻ, dễ lắp đặt.	Mạng văn phòng, gia đình.
FTP (Foiled Twisted Pair)	Có một lớp lá chắn chung cho tất cả cặp dây.	Môi trường có nhiễu thấp.
S-STP	Lớp bọc giáp và lá chắn toàn diện.	Môi trường có nhiễu cao.

Mặc dù cáp mạng S/UTP tích hợp với cat5e và cat6, chúng tôi khuyên bạn nên sử dụng tùy chọn được bảo vệ tổng thể các cặp cáp (F/UTP). Đó là bởi vì những loại cáp này hơi đắt tiền, thêm vào đó chúng cũng liên quan đến quá trình lắp đặt khó khăn hơn hay không.
