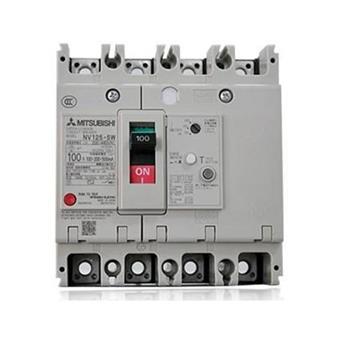

ELCB

ELCB là một thiết bị dùng để cắt nguồn điện nếu như phát hiện ra dòng điện rò rỉ xuống đất.

ELCB được gọi với nhiều tên gọi khác nhau như:

• Aptomat chống giật
• Rơ le bảo vệ chạm đất
• Cầu dao chống rò điện…

Dựa vào tên gọi có thể đoán được, ELCB là một thiết bị an toàn điện được sử dụng để phát hiện dòng điện rò rỉ xuống đất từ một hệ thống điện và thực hiện ngắt dòng điện để bảo vệ an toàn cho con người.

ELCB được sử dụng nhiều trong cả mạng lưới điện gia đình và công nghiệp, bảo vệ động cơ, tủ điện trong công nghiệp.

Nguyên lý hoạt động của ELCB

Nguyên lý làm việc của ELCB hoạt động bằng điện áp rất đơn giản. Nó có một rơ le hoạt động bằng điện áp và một bộ ngắt mạch.

Các nguồn điện đầu vào chính được kết nối thông qua bộ ngắt mạch. Và phần thân kim loại của thiết bị cần bảo vệ được nối với đất hoặc nối đất thông qua cuộn dây rơle của ELCB.

Khi sự cố chạm đất xảy ra, dòng điện sẽ chạy qua dây dẫn nối đất. Một điện áp sẽ được đặt trên cuộn dây rơ le. Khi cuộn dây rơ le có điện áp, nó sẽ được cấp điện và nó sẽ gửi tín hiệu đến bộ ngắt mạch để ngắt mạch.

Hiện nay, các dòng aptomat chống giật ngày càng hiện đại. Có 1 bộ ngắt mạch để làm đứt hoặc điều khiển tiếp điểm để tắt hoặc bật nguồn điện chính. Nói chung, nó có một máy biến dòng cân bằng lõi. Tất cả các dây dẫn từ nguồn điện đến tải đều đi qua máy biến dòng này.

Trong điều kiện bình thường, khi không có sự cố rò rỉ đất, dòng điện cân bằng chạy qua mạch. Nhưng khi sự cố rò rỉ đất xảy ra, một dòng điện không cân bằng chạy qua mạch. Máy biến dòng sẽ cảm nhận được sự mất cân bằng và gửi tín hiệu đến rơ le. Và rơ le sẽ gửi tín hiệu đến cầu dao, do đó cầu dao sẽ ngắt mạch để tắt nguồn điện vào.

Ưu điểm và nhược điểm của ELCB

Ưu điểm của ELCB:

• Thiết bị này không nhạy cảm với các lỗi.
• Nó rẻ và hiệu quả.
• Nó bảo vệ con người và cả động vật khỏi bị điện giật.
• Tự phát hiện lỗi rò rỉ
• Đo độ lớn của dòng điện rò rỉ để tự động ngắt nguồn điện nếu cường độ dòng điện vượt quá giới hạn.

Nhược điểm của ELCB:

• Không đáp ứng ở một số điều kiện nhất định.
• ELCB cần kết nối với đất để bảo vệ tải.
• Các thiết bị điện nước, máy giặt, máy làm mát bị rò rỉ điện có thể gây hỏng CKL.
• Chúng có thể bị tác động bởi điện áp bên ngoài từ thứ được nối với hệ thống nối đất chẳng hạn như ống kim loại.
• Nếu thanh nối đất lắp đặt điện được đặt gần đất khác của một tòa nhà, thì dòng điện rò rỉ đất cao từ các tòa nhà khác có thể làm tăng điện thế đất cục bộ và gây ra sự chênh lệch điện áp trên hai mặt đất, một lần nữa làm vấp ELCB.
• ELCB đưa vào điện trở bổ sung và một điểm hỏng bổ sung vào điện áp đủ để khiến nó hoạt động.
• Chúng có thể bị tác động bởi điện áp bên ngoài từ một vật nào đó được kết nối với hệ thống nối đất như ống kim loại…

Dù có khá nhiều nhược điểm, nhưng không phải không khắc phục được. Bạn chỉ cần 1 thợ điện giỏi.

ELCB được lắp đặt ở đâu?

Trong mạch điện gia đình, ELCB được lắp đặt trực tiếp trên các thiết bị điện như bình nóng lạnh, điều hòa, tủ lạnh, máy giặt….

Trong công nghiệp, aptomat chống giật cũng lắp đặt trong các tủ điện điều khiển máy sản xuất, các công trình lớn nhỏ.

Có nhiều loại ELCB phù hợp lắp đặt cho dòng điện 1 pha, 2 pha, 3 pha…

Cách lắp ELCB trong mạch điện gia đình

Tốt nhất là nên lắp một ELCB tổng với một tham số lớn về tổng cường độ dòng điện chịu đựng qua nó, có dòng rò định mức cao. Các nhánh con lắp các ELCB có tham số nhỏ hơn. Cách lắp này còn giúp khoanh vùng các vùng bị rò điện mà không phải lật tung tường, dò từng vị trí xem chỗ nào gây rò rỉ nữa.

Ví dụ:

• ELCB tổng: 300 mA,
• Nhánh từng tầng: 100 mA,
• Nhánh từng phòng 30 mA.

Đây chỉ là ví dụ gợi ý, tuỳ theo từng gia đình/văn phòng mà sử dụng các loại ELCB khác nhau, cách thức sử dụng điện lại cần nghiên cứu, thiết đặt lại cho phù hợp.

• Không đấu nối ELCB qua các thiết bị điện quan trọng như cửa cuốn,.. hoặc thiết bị an ninh. Lí do: nếu kẻ xấu muốn vô hiệu quá chúng, chỉ cần tạo ra một sự rò điện giả để ngừng hoạt động của chúng.
• Hiện nay, nhiều loại bình nóng lạnh đã được tích hợp ELCB. Nếu nhà bạn đã lắp đặt ELCB riêng thì không cần sử dụng những thiết bị này. Bới nó chỉ thêm chi phí chứ ELCB riêng biệt bảo vệ bạn tốt hơn.
