Dây đồng trần xoắn (C)
Dây đồng trần xoắn - C là loại dây cáp điện được cấu tạo bằng các sợi dây đồng tròn kỹ thuật điện xoắn thành các lớp đồng tâm, tất cả các sợi dây đồng đều có cùng đường kính.
- 1-4/4

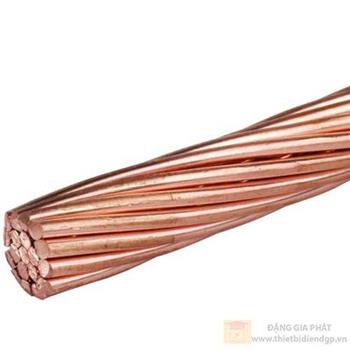

Dây đồng trần xoắn là gì
Dây đồng trần xoắn - C là loại dây cáp điện được cấu tạo bằng các sợi dây đồng tròn kỹ thuật điện xoắn thành các lớp đồng tâm, tất cả các sợi dây đồng đều có cùng đường kính. Loại dây này thường được sử dụng cho đường dây tải điện trên không, dây chống sét, tiếp đất (dây te),…

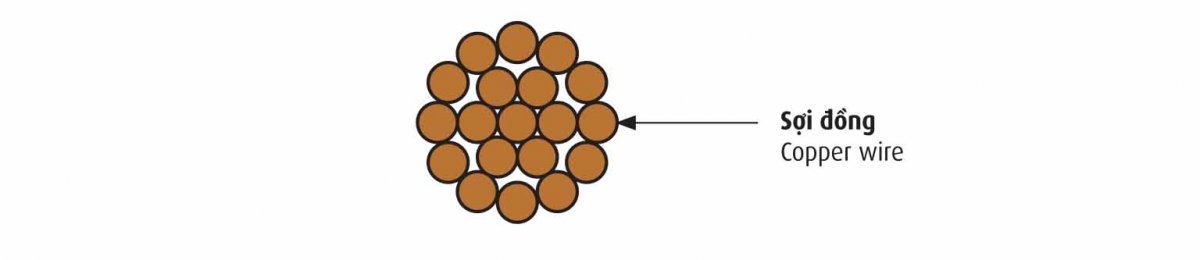

Cấu trúc cáp đồng trần xoắn
Được sản xuất từ nguyên liệu đồng tinh khiết có hàm lượng 99,99%.
ĐẶC TÍNH KỸ THUẬT CỦA DÂY. TECHNICAL CHARACTERISTICS OF CONDUCTOR.
|
Tiết diện danh định |
Kết cấu |
Đường kính ruột dẫn gần đúng (*) |
Điện trở DC tối đa ở 20°C |
Khối lượng dây gần đúng (*) |
Lực kéo đứt nhỏ nhất |
|
Nominal area |
Structure |
Approx. conductor diameter |
Max. DC resistance at 20°C |
Approx. mass |
Minimum breaking load
|
|
mm2 |
N0 /mm |
mm |
Ω/km |
kg/km |
N |
|
10 |
7/1,35 |
4,05 |
1,8197 |
90 |
3758 |
|
16 |
7/1,70 |
5,10 |
1,1573 |
143 |
6031 |
|
25 |
7/2,13 |
6,39 |
0,7336 |
224 |
9463 |
|
35 |
7/2,51 |
7,53 |
0,5238 |
311 |
13141 |
|
50 |
7/3,00 |
9,00 |
0,3688 |
444 |
17455 |
|
70 |
19/2,13 |
10,65 |
0,2723 |
611 |
27115 |
|
95 |
19/2,51 |
12,55 |
0,1944 |
849 |
37637 |
|
120 |
19/2,80 |
14,00 |
0,1560 |
1056 |
46845 |
|
150 |
19/3,15 |
15,75 |
0,1238 |
1337 |
55151 |
|
185 |
37/2,51 |
17,57 |
0,1001 |
1657 |
73303 |
|
240 |
37/2,84 |
19,88 |
0,0789 |
2121 |
93837 |
|
300 |
37/3,15 |
22,05 |
0,0637 |
2610 |
107422 |
|
400 |
37/3,66 |
25,62 |
0,0471 |
3523 |
144988 |
Ứng dụng của dây đồng trần xoắn:
-
Đường dây tải điện trên không: Dây đồng trần xoắn được sử dụng phổ biến trong việc truyền tải điện trên các tuyến đường dây cao thế, nhờ vào khả năng dẫn điện tốt và tính bền vững cao trong môi trường ngoài trời.
-
Dây chống sét: Một ứng dụng quan trọng khác của dây đồng trần xoắn là trong hệ thống chống sét. Dòng sét đi qua dây cáp đồng trần và truyền dẫn tới nơi đã được thiết lập sẵn, giúp bảo vệ an toàn cho các công trình và thiết bị điện tử khỏi tác hại của sét.
-
Hệ thống tiếp đất: Dây đồng trần xoắn còn được sử dụng trong các hệ thống tiếp đất, đảm bảo an toàn cho người và thiết bị khi có sự cố điện.
Với khả năng dẫn điện tốt và độ bền cao, dây đồng trần xoắn là lựa chọn lý tưởng trong các ứng dụng đòi hỏi tính ổn định và an toàn trong môi trường ngoài trời hoặc các công trình yêu cầu khả năng chống sét và tiếp đất hiệu quả.
