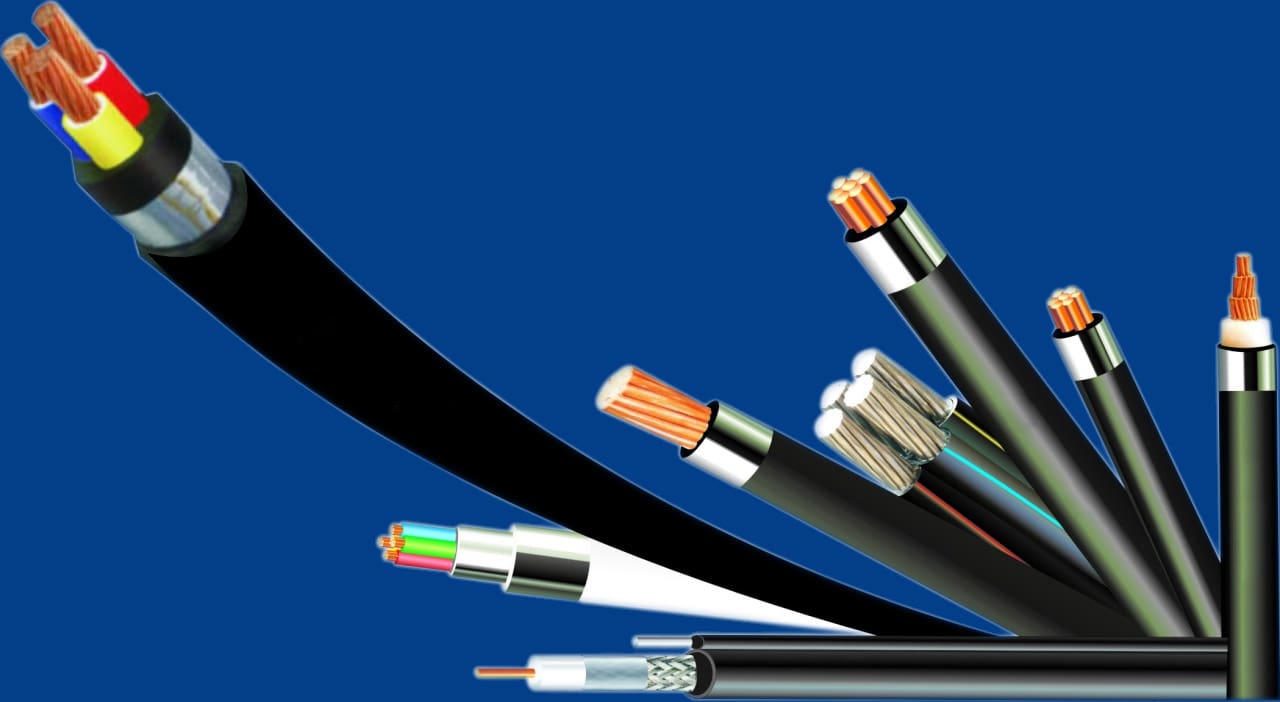

Bảng tra tiết diện dây dẫn, dòng điện cho phép cho dây dẫn Cadivi

Cadivi là một trong những thương hiệu dây và cáp điện phổ biến trên thị trường hiện nay. Bên cạnh sự đa dạng về mẫu mã, Cadivi còn cung cấp nhiều loại dây dẫn với tiết diện khác nhau, phù hợp cho từng mục đích sử dụng. Dưới đây là bảng tra tiết diện dây và dòng điện cho phép của dây dẫn Cadivi mà bạn có thể tham khảo trong quá trình thiết kế và thi công hệ thống điện.

➤ Xem thêm: Dây cáp điện Cadivi

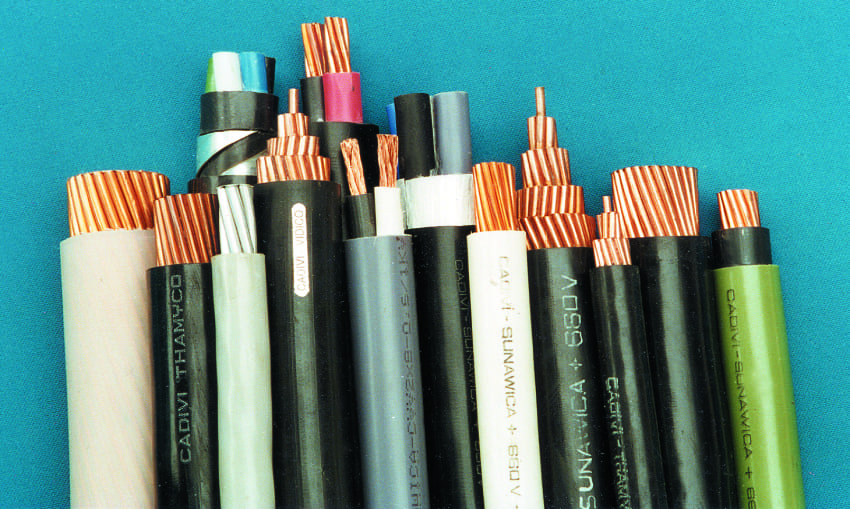

Các lưu ý khi chọn dây cáp điện CADIVI

Trước khi lựa chọn dây dẫn, cáp điện Cadivi, bạn cần lưu ý các yếu tố sau đây:

• Dòng điện định mức của dây dẫn
• Độ sụt áp của dây dẫn
• Dòng điện ngắt mạch
• Cách lắp đặt dây dẫn
• Nhiệt độ đất hay nhiệt độ môi trường

1. Dòng điện định mức của dây dẫn

Khi dòng điện chạy qua ruột cáp điện sẽ sinh ra nhiệt lượng làm nóng cáp điện, vì vậy, để tránh nhiệt lượng sinh ra vượt mức cho phép thì bạn nên lựa chọn cáp Cadivi có tiết diện lớn.

Dòng điện định mức của dây dẫn được quyết định bởi các yếu tố như:

• Mức nhiệt độ cho phép của ruột dẫn cáp điện
• Nhiệt độ không khí và nhiệt độ của đất
• Độ sâu khi lắp đặt dây dẫn dưới đất
• Điều kiện khi lắp đặt dây dẫn

2. Độ sụt áp của dây dẫn

Khi lựa chọn dây dẫn, bạn cũng cần chú ý đến độ sụt áp do tổn hao trên cáp điện. Độ sụt áp được xác định dựa trên các yếu tố sau:

• Dòng điện tải qua dây
• Hệ số công suất của dây
• Chiều dài của cáp điện
• Điện trở của cáp điện
• Điện kháng của cáp điện

Theo quy định của IEE 522-8 thì độ sụt áp của dây dẫn không vượt quá 2,5% điện áp danh định:

• Độ sụt áp cho phép đối với mạch 1 pha 220V là 5.5V
• Độ sụt áp cho phép đối với mạch 3 pha 380V là 9.5V

Khi mức sụt áp vượt quá mức cho phép thì bạn cần chọn dây dẫn có tiết diện lớn hơn.

Bảng tra tiết diện và dòng điện cho phép chạy qua cáp điện PVC Cadivi

1. Lắp đặt dây dẫn trên không

Thông số khi lắp đặt cáp điện PVC Cadivi trên không:

• Nhiệt độ không khí ở mức 300 độ C
• Nhiệt độ tối đa khi tải dòng điện định mức là 700 độ C

Bảng 2

Tiết diện ruột dẫn Nominal area of conductor	1 lõi (Single core)				2 lõi  Two core		3 và 4 lõi Three and four core
	2 cáp điện đặt cách khoảng Two cables spaced		3 cáp điện tiếp xúc nhau theo hình 3 lá Trefoil touching
	Dòng điện định mức Current ratings	Độ sụt áp  Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp  Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp  Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp  Approximate volt drop per amp per metre
mm2	A	mV	A	mV	A	mV	A	mV
1,5	33	32	29	25	32	29	27	25
2,5	44	20	38	15	41	17	35	15
4	59	11	53	9,5	55	11	47	9,5
6	75	9	66	6,4	69	7,4	59	6,4
10	101	4,8	86	3,8	92	4,4	78	3,8
16	128	3,2	110	2,4	119	2,8	101	2,4
25	168	1,9	142	1,5	158	1,7	132	1,5
35	201	1,4	170	1,1	190	1,3	159	1,1
50	238	0,97	203	0,82	225	0,94	188	0,82
70	292	0,67	248	0,58	277	0,66	233	0,57
95	349	0,50	297	0,44	332	0,49	279	0,42
120	396	0,42	337	0,36	377	0,40	317	0,35
150	443	0,36	376	0,31	422	0,34	355	0,29
185	497	0,31	423	0,27	478	0,29	401	0,25
240	571	0,26	485	0,23	561	0,24	462	0,21
300	640	0,23	542	0,20	616	0,21	517	0,18
400	708	0,22	600	0,19	693	0,19	580	0,17
500	780	0,20	660	0,18	-	-	-	-
630	856	0,19	721	0,16	-	-	-	-
800	895	0,18	756	0,16	-	-	-	-
1000	939	0,18	797	0,15	-	-	-	-

2. Lắp đặt dây dẫn dưới đất

Thông số khi lắp đặt cáp điện PVC Cadivi dưới đất:

• Nhiệt trở suất của đất là 1,20Cm/W
• Nhiệt độ của đất là 150 độ C
• Độ sâu chôn cáp điện là 0,5 m
• Nhiệt độ làm việc tối đa ruột dẫn ở mức 700 độ C

Ngoài các yếu tố trên, lắp đặt dây dẫn dưới đất còn phụ thuộc vào hệ số ghép nhóm và hệ số điều chỉnh theo độ sâu lắp cáp điện.

Tiết diện ruột dẫn Nominal area of conductor	1 lõi (Single core)				2 lõi  Two core		3 và 4 lõi Three and four core
	2 cáp điện : ống tiếp xúc nhau Two cables : ducts touching		3 cáp điện: ống xếp theo hình ba lá tiếp xúc nhau Three cables: ducts trefoil touching
	Dòng điện định mức Current ratings	Độ sụt áp  Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp  Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp  Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp  Approximate volt drop per amp per metre
mm2	A	mV	A	mV	A	mV	A	mV
1.5	30	34	28	27	26	29	22	25
2.5	41	22	35	16	34	17	29	15
4.0	59	12	48	10.5	45	11	38	9,5
6.0	69	10	60	7.0	57	7,4	48	6,4
10	90	5.0	84	4.0	76	4,4	64	3,8
16	114	3.4	107	2.6	98	2,8	83	2,4
25	150	2.0	139	1.6	129	1,7	107	1,5
35	175	1.4	168	1.2	154	1,3	129	1,1
50	216	1,0	199	0,88	183	0,94	153	0,82
70	262	0,76	241	0,66	225	0,66	190	0,57
95	308	0,61	282	0,53	271	0,49	228	0,42
120	341	0,54	311	0,47	309	0,40	260	0,35
150	375	0,48	342	0,42	346	0,34	292	0,29
185	414	0,44	375	0,38	393	0,29	331	0,25
240	463	0,40	419	0,34	455	0,24	382	0,21
300	509	0,37	459	0,32	510	0,21	428	0,18
400	545	0,34	489	0,30	574	0,19	490	0,17
500	585	0,32	523	0,28	-	-	-	-
630	632	0,30	563	0,26	-	-	-	-
800	662	0,28	587	0,25	-	-	-	-
1000	703	0,27	621	0,23	-	-	-	-

3. Lắp đặt dây dẫn với ống đơn tuyến chôn trong đất

Thông số khi lắp đặt dây dẫn:

• Nhiệt trở suất của đất là 1,20Cm/W
• Nhiệt độ của đất là 150 độ C
• Độ sâu chôn cáp điện là 0,5 m
• Nhiệt độ làm việc tối đa ruột dẫn ở mức 700 độ C

Tiết diện ruột dẫn Nominal area of conductor	1 lõi (Single core)				2 lõi  Two core		3 và 4 lõi Three and four core
	2 cáp điện : ống tiếp xúc nhau Two cables : ducts touching		3 cáp điện: ống xếp theo hình ba lá tiếp xúc nhau Three cables: ducts trefoil touching
	Dòng điện định mức Current ratings	Độ sụt áp  Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp  Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp  Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp  Approximate volt drop per amp per metre
mm2	A	mV	A	mV	A	mV	A	mV
1.5	30	34	28	27	26	29	22	25
2.5	41	22	35	16	34	17	29	15
4.0	59	12	48	10.5	45	11	38	9,5
6.0	69	10	60	7.0	57	7,4	48	6,4
10	90	5.0	84	4.0	76	4,4	64	3,8
16	114	3.4	107	2.6	98	2,8	83	2,4
25	150	2.0	139	1.6	129	1,7	107	1,5
35	175	1.4	168	1.2	154	1,3	129	1,1
50	216	1,0	199	0,88	183	0,94	153	0,82
70	262	0,76	241	0,66	225	0,66	190	0,57
95	308	0,61	282	0,53	271	0,49	228	0,42
120	341	0,54	311	0,47	309	0,40	260	0,35
150	375	0,48	342	0,42	346	0,34	292	0,29
185	414	0,44	375	0,38	393	0,29	331	0,25
240	463	0,40	419	0,34	455	0,24	382	0,21
300	509	0,37	459	0,32	510	0,21	428	0,18
400	545	0,34	489	0,30	574	0,19	490	0,17
500	585	0,32	523	0,28	-	-	-	-
630	632	0,30	563	0,26	-	-	-	-
800	662	0,28	587	0,25	-	-	-	-
1000	703	0,27	621	0,23	-	-	-	-

Bảng tra tiết diện và dòng điện cho phép chạy qua cáp điện XLPE Cadivi

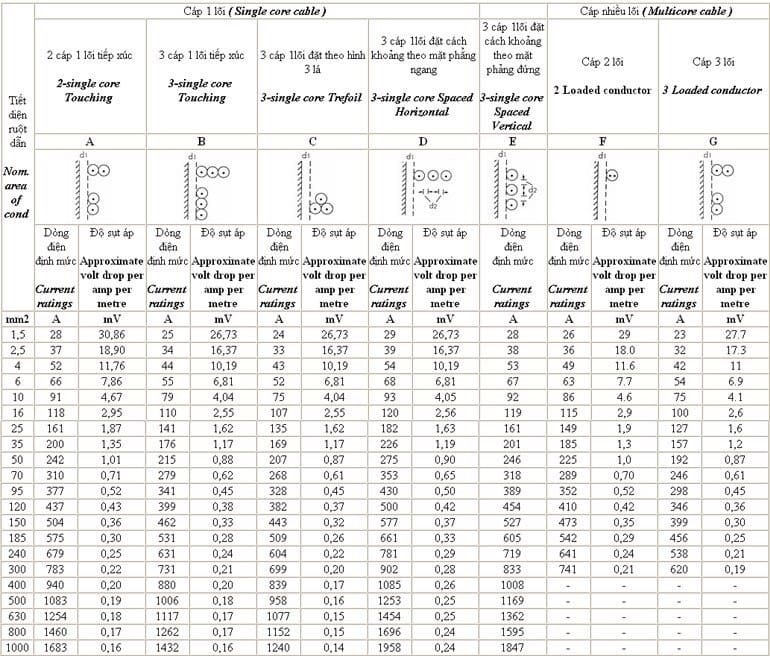

1. Lắp đặt dây dẫn trên không

Thông số khi lắp đặt XLPE Cadivi trên không:

• Nhiệt độ không khí là 300 độ C
• Nhiệt độ ruột dẫn tối đa là 900 độ C

2. Lắp đặt dây dẫn dưới đất

Thông số khi lắp đặt cáp điện XLPE Cadivi dưới đất:

• Nhiệt trở suất của đất là 1,20Cm/W
• Nhiệt độ của đất là 150 độ C
• Độ sâu chôn cáp điện là 0,5 m
• Nhiệt độ làm việc tối đa ruột dẫn ở mức 900 độ C

Tiết diện ruột dẫn Nom. area of cond.	cáp điện 1 lõi , giáp sợi nhôm (Single core cable, Aluminium wire armoured )				cáp điện nhiều lõi, giáp sợi thép ( Multicore cable, Steel wire armoured )
	2 cáp điện : ống đặt tiếp xúc  Two cables: ducts touching		3 cáp điện : ống đặt tiếp xúc theo hình 3 lá Three cables : ducts touching, trefoil		cáp điện 2 lõi  Two core cable		cáp điện 3 hay 4 lõi Three or four core Cable
	Dòng điện định mức Current ratings	Độ sụt áp  Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp  Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp  Approximate volt drop per amp per metre	Dòng điện định mức Current ratings	Độ sụt áp  Approximate volt drop per amp per metre
mm2	A	mV	A	mV	A	mV	A	mV
16	140	3.0	130	2.70	115	2.90	94	2.60
25	180	2.0	170	1.80	145	1.90	125	1.60
35	215	1.4	205	1.25	175	1.30	150	1.20
50	255	1.10	235	0.93	210	1.00	175	0.87
70	310	0.80	280	0.70	260	0.70	215	0.61
95	365	0.65	330	0.56	310	0.52	260	0.45
120	410	0.55	370	0.48	355	0.42	300	0.36
150	445	0.50	405	0.43	400	0.35	335	0.30
185	485	0.45	440	0.39	455	0.29	380	0.25
240	550	0.40	500	0.35	520	0.24	440	0.21
300	610	0.37	550	0.32	590	0.21	495	0.19
400	640	0.35	580	0.30	-	-	-	-
500	690	0.33	620	0.28	-	-	-	-
630	750	0.30	670	0.26	-	-	-	-
800	828	0.28	735	0.24	-	-	-	-
1000	919	0.26	811	0.22	-	-	-	-

 Dòng điện định mức và độ sụt áp của dây điện Cadivi

1. Dây điện PVC Cadivi

Cỡ cáp điện Conductor size	Dòng điện định mức Current ratings	Độ sụt áp Approximate volt drop per amp per metre
mm2	A	mV
cáp điện trên không ( nhiệt độ không khí là 300C, nhiệt độ ruột dẫn tối đa là 700C) In air ( ambient temperature 300C, maximum conductor temperature 700C)
1.5	18	25
2.5	25	15
4.0	33	9,5
6.0	42	6,4
10	58	3,8
16	77	2,4

2. Dây điện XLPE Cadivi

Cỡ cáp điện Conductor size	Dòng điện định mức Current ratings	Độ sụt áp Approximate volt drop per amp per metre
mm2	A	mV
cáp điện trên không ( nhiệt độ không khí là 300C, nhiệt độ ruột dẫn tối đa là 900C) In air ( ambient temperature 300C, maximum conductor temperature 900C)
1.5	22	27
2.5	31	17
4.0	42	10
6.0	54	6,8
10	74	4,1
16	99	2,6

➤ Xem thêm: Bảng Giá Cáp Điện CADIVI mới nhất 2025

Trên đây là thông tin tham khảo về các loại tiết diện và dòng điện cho phép tương ứng của dây dẫn Cadivi. Hy vọng bài viết sẽ giúp bạn lựa chọn đúng loại dây phù hợp với yêu cầu kỹ thuật của công trình.
