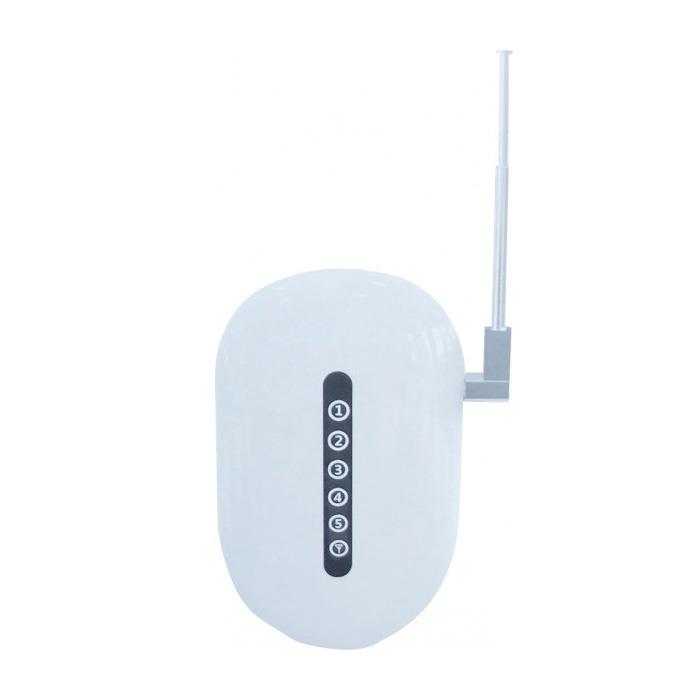

HƯỚNG DẪN SỬ DỤNG BỘ KHUẾCH ĐẠI ARF06B
1.Giới thiệu:
-Chức năng chính : Dùng để nhận tín hiệu sóng RF ở bộ phát sau đó khuếch đại sóng và đẩy đi xa đến bộ thu , mở rộng khoảng cách truyền tải vô tuyến thu-phát sóng radio dãi tần số
Ứng dụng: khi khoảng cách giữa các thiết bị thu-phát RF quá xa hoặc bị chắn vật cản không nhận tín hiệu thì bộ khuếch đại sẽ là trung tâm để kết nối 2 thiết bị nhận nhau
2.Cách lắp đặt :

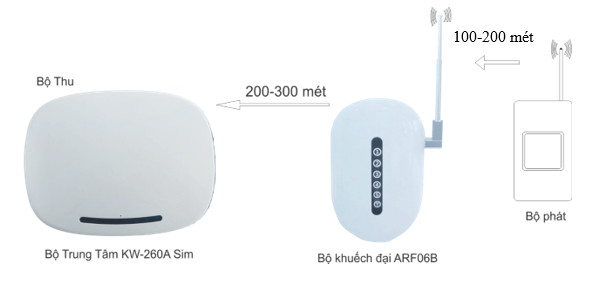

- Lắp bộ khuếch đại ARF06B vào vị trí mà khoảng cách nằm trung gian giữa bộ thu và bộ phát có khoảng cách phù hợp (xem hình bên dưới)
-Tránh nơi có tập trung nhiều thiết bị điện hoạt động,môi trường nhiễu sóng,…
-Kéo dài anten kênh thu-phát để thu-phát tín hiệu xa hơn
-Cấp nguồn cho thiết bị ,chức năng khuếch đại tín hiệu RF đã hoạt động mà không cần cài đặt
3. Cài đặt remote
-Nhấn nút [Learn] 3 giây, 5 đèn led trên thiết bị sáng, đồng thời kêu tiếng “Beep” nhả tay ra.
-Nhấn 1 phìm bất kỳ trên remote để truyền tín hiệu về thiết bị, nghe tiếng “Beep Beep” là thêm mới thành công."
Lưu ý:
- Cần phải cài đặt hoàn tất remote trước 20 giây khi nghe tiếng “beep beep” kết thúc cài đặt, và các remote đã cài đặt được lưu trong hệ thống.
- Nếu cài đặt Remote chỉ nghe tiếng “Beep” nghĩa là đã được cài đặt trước đó.
- Cài đặt tối đa 99 Remote.
3.1 Xóa remote
Nhấn nút [Learn] 3 giây, để xuất hiện 5 đèn báo sáng và nghe tiếng “ Beep” và nhấn giữ nút [ set] khoảng 3 – 4 giây, 5 đèn trên thiết bị chớp liên tục và nghe tiếng kêu “”Beep”” 4 lần cả 5 đèn đều tắt thì tất cả Remote đã được xóa.
3.2 Cài đặt đầu cảm ứng,cửa từ báo khói,báo ga,báo khẩn…
- Nhấn nút [ Learn] lần 1 nghe tiếng “Beep”, 5 đèn đỏ
- Nhấn nút [ Learn] lần 2 nghe tiếng “ Beep” đèn số 1 đỏ thì kích hoạt thiết vị phát tín hiệu để trung tâm nhận mã code đồng thời nghe tiếng “Beep Beep” là thêm thành công.
- Nhấn nút [ Learn] lần 3 nghe tiếng “ Beep” đèn số 2 đỏ thì gạt công tắc ở đầu cảm ứng tiếp theo cân thêm vào, nghe tiếng “Beep Beep” vùng số 2 thêm mới thành công.
- Tương tự thêm thiết bị vào các vùng còn lại 3, 4, 5.
- Cần phải cài đặt hoàn tất thiết bị trước 20 giây khi nghe tiếng “beep beep” kết thúc cài đặt
- Cài đặt tối đa 99 thiết bị.
3.4 Xóa đầu cảm ứng,cửa từ báo khói,báo ga,báo khẩn…
Để xóa đầu cảm ứng ở vùng nào thì nhấn nút [ Learn] di chuyển vào vùng đó để xóa
DV: xóa đầu cảm ứng ở vùng 1( đèn số 1), nhấn nút [ set] 2 lần cách nhau 1->2 giây, nghe tiếng “ Beep” đèn số 1 đỏ nhấn giữ nút [ set] khoảng 3 ->4 giây, đèn số 1 chớp 4 lần và nghe tiếng “Beep” 4 lần ,vùng 1 xóa thành công.
Để xóa vùng số 3 thì nhấn nút [ Learn] 3 lần mỗi lần nhấn cách nhau 1 ->2 giây nghe tiếng “ Beep” đèn số 3 đỏ, nhấn giữ nút [ Learn] khoảng 3->4 giây đèn số 3 chớp 4 lần và nghe tiếng “Beep” 4 lần là xóa vùng số 3 thành công.
Tương tự xóa cho các vùng khác..

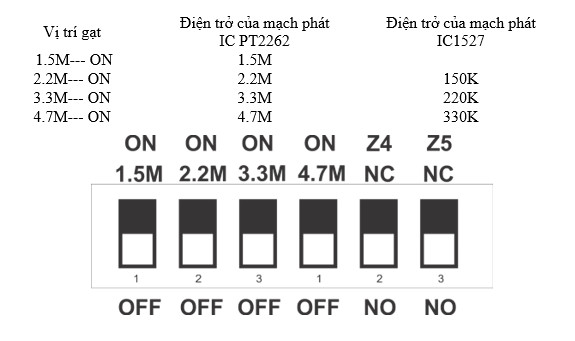

4. Vị trí gạt Switch để tương thích Code thu-phát
Chú ý:Với hệ thống không cần tính bảo mật cao thì các switch gạt lên vị trí On
5. Sơ đồ kết nối đầu cảm ứng có dây
Z09 (phát tín hiệu) với 2 vùng kết nối có dây-----Z4 và Z5.nó có thể làm việc NO/NC có dây:
Phương pháp kết nối:
1) Cảm ứng có dây loại NO , khi nối Z4, Z5 vào GND khi kích hoạt 2 đầu Z4, Z5 và GND tách ra thì tín hiệu sẽ được kích hoạt và được truyền đi,12V điện áp ra dùng để đấu vào 12V cho đầu cảm ứng cần cấp
2) Cảm ứng có dây loại NC thì làm ngược lại với NO
6. Khôi phục hệ thống
Rút nguồn( adapter) ra khỏi thiết bị, gạt công tắc pin xạc về vị trí OFF, nhấn và giữ nút [Learn] đồng thời cấp nguồn điện cho thiết bị và chờ khoảng 10 giây, đèn trên thiết bị 5 đèn hết chớp nháy , nhả tay ra , tất cả các thiết bị ngoại vi đã được cài đặt từ trước đều bị xóa.
7.Thông số kỹ thuật
- Nguồn cấp DC 5V hoặc 12VDC
- Pin xạc Ni-Hi DC 4.2V, 6-8 Tiếng
- Cài đặt tối đa 99 remote
- Cài đặt tối đa đầu cảm ứng không dây 99 cái
- Dòng tĩnh <20mA hoặc <13 mA / DC12V
- Dòng hoạt động <450mA /DC5V hoặc <100mA /DC12V
- Nhận và phát lại tần số 433Mhz(ASK) / 868Mhz (FSK)
- Khoảng cách nhận sóng: 100-200m có vật cản, 150-250m không vật cản.
- Khoảng cách phát sóng 200-300m có vật cản, 300-500m không vật cản.
- Kích thước: 11.5x7cm
- Nhiệt độ làm việc -20-55°C
