Công tắc xoay là gì? Tìm hiểu cấu tạo và cách phân loại

Công tắc xoay là thiết bị điều khiển sử dụng núm xoay để lựa chọn giữa các trạng thái hoặc mạch điện khác nhau. Khác với công tắc bật/tắt thông thường, công tắc xoay có thể được thiết kế với 2, 3 hoặc nhiều vị trí, phù hợp với các hệ thống cần lựa chọn chế độ hoạt động.

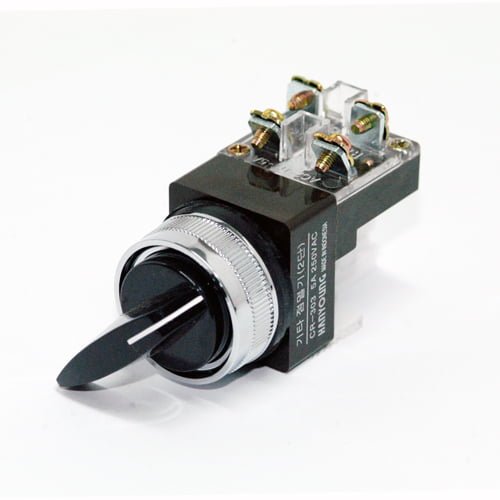

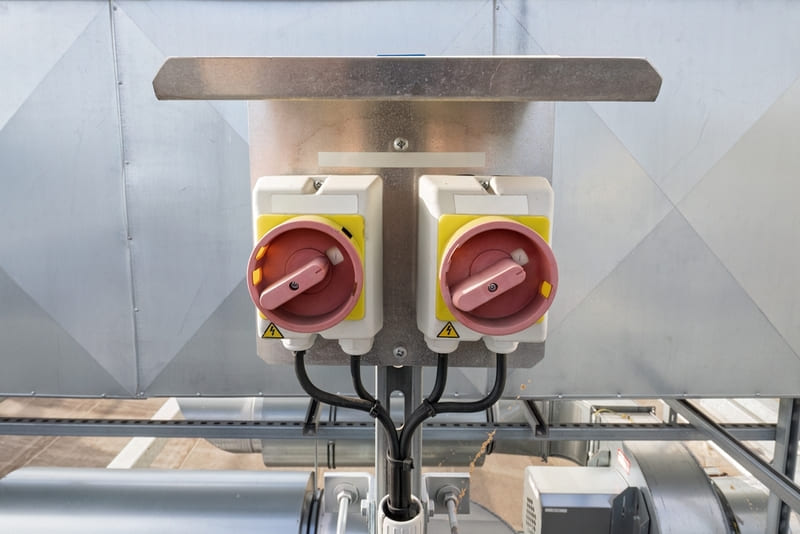

Công tắc xoay được sử dụng phổ biến trong tủ điện, máy móc công nghiệp, bảng điều khiển, thiết bị điện và hệ thống tự động hóa. Tùy thiết kế, thiết bị có thể có nhiều vị trí, nhiều bộ tiếp điểm hoặc tích hợp cơ cấu khóa để hạn chế thao tác ngoài ý muốn.

Công tắc xoay là gì?

Công tắc xoay (Rotary Switch) hay công tắc chuyển mạch là thiết bị dùng chuyển đổi trạng thái của một hoặc nhiều mạch điện bằng cách xoay núm điều khiển.

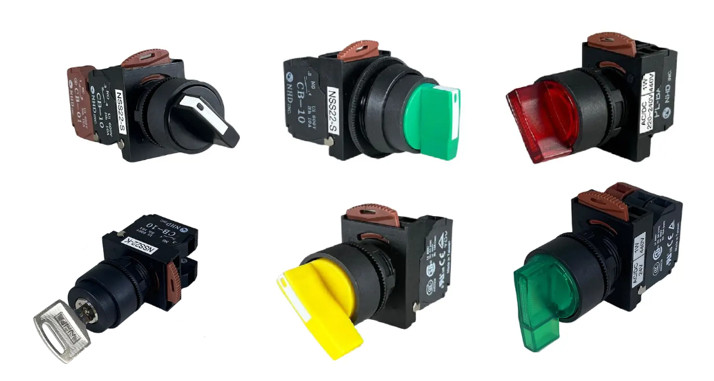

Các loại công tắc xoay

Khi người dùng xoay núm, trục bên trong sẽ di chuyển theo từng vị trí định sẵn, làm thay đổi trạng thái của các tiếp điểm. Nhờ đó, mạch điện có thể được đóng, ngắt hoặc chuyển từ mạch này sang mạch khác tùy theo cấu hình của công tắc.

Ví dụ, một công tắc xoay 3 vị trí có thể được sử dụng để lựa chọn:

OFF → MANUAL → AUTO

hoặc:

OFF → MỨC 1 → MỨC 2

Tùy vào thiết kế, công tắc xoay có thể điều khiển một hoặc nhiều mạch điện cùng lúc.

➤ Xem thêm: Các loại công tắc xoay

Cấu tạo của công tắc dạng xoay

Cấu tạo của công tắc xoay phức tạp hơn vẻ bề ngoài, bao gồm một hệ thống tiếp điểm điện được sắp xếp theo hình tròn, cho phép điều chỉnh các kết nối điện khác nhau tùy theo vị trí của núm.

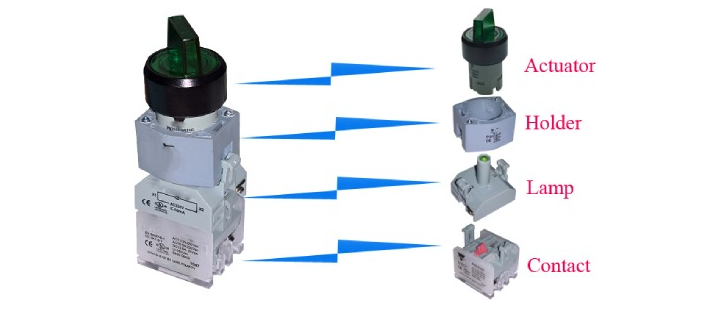

Cấu tạo của công tắc xoay

Tùy từng sản phẩm, số lượng và thiết kế các bộ phận có thể khác nhau, nhưng một công tắc xoay thông dụng thường gồm:

1. Núm xoay

Núm xoay là bộ phận người dùng trực tiếp tác động. Trên núm thường có ký hiệu hoặc mũi tên giúp xác định vị trí đang lựa chọn.

2. Trục xoay

Trục xoay truyền chuyển động từ núm điều khiển đến cơ cấu tiếp điểm bên trong.

Khi xoay núm, trục sẽ quay theo và đưa tiếp điểm đến vị trí tương ứng.

3. Cơ cấu định vị

Cơ cấu định vị giúp núm xoay dừng tại các vị trí xác định thay vì quay tự do giữa các vị trí.

Nhờ đó, người dùng có thể dễ dàng nhận biết công tắc đang ở trạng thái nào.

4. Bộ tiếp điểm

Đây là bộ phận thực hiện việc đóng, ngắt hoặc chuyển mạch điện.

Tùy loại công tắc, thiết bị có thể có một hoặc nhiều bộ tiếp điểm để điều khiển một hoặc nhiều mạch điện.

5. Thân công tắc

Thân công tắc có nhiệm vụ bảo vệ các bộ phận bên trong và cố định thiết bị khi lắp đặt trên tủ điện hoặc bảng điều khiển.

6. Đầu đấu dây

Đầu đấu dây là vị trí kết nối công tắc với mạch điện bên ngoài. Số lượng đầu đấu dây phụ thuộc vào số cực và cấu hình tiếp điểm của từng sản phẩm.

7. Cơ cấu khóa – tùy loại

Một số công tắc xoay được tích hợp khóa để ngăn người không có thẩm quyền thay đổi vị trí điều khiển.

Công tắc xoay hoạt động như thế nào?

Công tắc xoay có nhiều mẫu mã và kiểu dáng khác nhau nhưng đều chung một nguyên lý hoạt động dựa vào chuyển động của trục chính và bánh xe.

Khi trục chính quay, các chốt sẽ di chuyển đến những vị trí khác nhau và tiếp xúc với các đầu nối điện phù hợp. Mạch kết nối lúc này được kích hoạt, đi qua 1 bộ phận hình tròn gọi là wafer để làm thay đổi trạng thái từ bật sang tắt hoặc ngược lại. Tùy vào vị trí khác nhau mà mạch sẽ có kết nối tương ứng.

Nguyên lý hoạt động của công tắc xoay

Đa phần bánh xe của công tắc xoay được thiết kế dạng hình sao hoặc hình có khía để đảm bảo công tắc không dừng lại ở vị trí trung gian giữa các điểm tiếp xúc. Một cơ cấu lò xo gọi là chốt giữ cũng được lắp đặt bên trong công tắc để bổ trợ cho mục đích này.

Các cực đầu cuối được bố trí xung quanh trục chính theo khoảng thời gian quay cố định, thường là 30°, 45°, 60° và 90°. Góc này sẽ xác định số lượng vị trí chuyển đổi khả dụng của công tắc. Số lượng góc nhiều hay ít người dùng hoàn toàn có thể lựa chọn bằng cách chèn vòng đệm vào các khe được thiết kế đặc biệt.

Các loại công tắc xoay phổ biến

Công tắc xoay có thể được phân loại theo số vị trí, chức năng, cơ cấu khóa và cấu hình tiếp điểm.

1. Công tắc xoay 2 vị trí

Loại 2 vị trí cho phép lựa chọn giữa hai trạng thái.

Ví dụ: OFF – ON hoặc: MANUAL – AUTO

Đây là loại thường được sử dụng khi hệ thống chỉ cần lựa chọn giữa hai chế độ hoạt động.

2. Công tắc xoay 3 vị trí

Công tắc xoay 3 vị trí cho phép lựa chọn giữa ba trạng thái.

Ví dụ: OFF – MANUAL – AUTO hoặc: MỨC 1 – MỨC 2 – MỨC 3

Loại này phù hợp với các tủ điện và thiết bị cần nhiều chế độ điều khiển.

3. Công tắc xoay nhiều vị trí

Loại nhiều vị trí có thể cung cấp 4, 5 hoặc nhiều trạng thái lựa chọn tùy thiết kế.

Công tắc thường được sử dụng trong các thiết bị cần lựa chọn nhiều chế độ hoặc cấp hoạt động khác nhau.

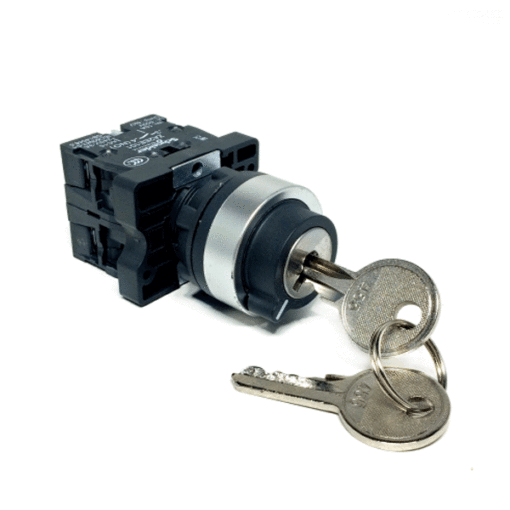

4. Công tắc xoay có khóa

Công tắc xoay có khóa được tích hợp cơ cấu khóa bằng chìa hoặc cơ cấu tương ứng.

Sau khi lựa chọn vị trí, người vận hành có thể khóa công tắc để hạn chế người khác thay đổi trạng thái.

Loại này phù hợp với những hệ thống yêu cầu kiểm soát thao tác.

5. Công tắc xoay nhiều tiếp điểm

Một công tắc xoay có thể được thiết kế với nhiều cực và nhiều bộ tiếp điểm.

Khi xoay sang từng vị trí, các tiếp điểm sẽ thay đổi trạng thái theo sơ đồ của nhà sản xuất, cho phép một công tắc điều khiển đồng thời nhiều mạch.

• Công tắc xoay đơn chuyển (SPDT): Công tắc 2 cực và 2 tiếp điểm cho phép chuyển đổi dòng điện giữa 2 mạch khác nhau khi quay nút.
• Công tắc xoay đôi chuyển (DPDT): Công tắc 2 cực và 2 tiếp điểm cho phép điều khiển hai mạch điện độc lập với 2 trạng thái khác nhau.
• Công tắc quay DP3T: Gồm 2 cực và 3 tiếp điểm, có khả năng điều khiển 2 mạch độc lập và mỗi mạch có nhiều lựa chọn kết nối.
• Công tắc xoay vòng biến (Rotary Encoder): Không có vị trí cố định, phù hợp để điều chỉnh âm lượng hoặc tín hiệu kỹ thuật số.

Công tắc xoay dùng để làm gì?

Công tắc xoay chủ yếu được sử dụng để lựa chọn trạng thái hoặc chế độ hoạt động của thiết bị.

Một số chức năng phổ biến:

• Bật hoặc tắt thiết bị theo vị trí của núm xoay.
• Lựa chọn chế độ Manual/Auto.
• Chọn nhiều cấp độ hoặc mức hoạt động.
• Chuyển đổi giữa các mạch điện.
• Lựa chọn chiều hoặc chế độ vận hành của thiết bị theo sơ đồ điều khiển.
• Điều khiển nhiều tiếp điểm trong cùng một thao tác.
• Hạn chế thao tác ngoài ý muốn đối với loại công tắc có khóa.

Trong tủ điện, công tắc xoay thường được dùng để lựa chọn chế độ vận hành thay vì phải sử dụng nhiều nút nhấn riêng biệt.

Ưu điểm và hạn chế của công tắc xoay

Ưu điểm

• Cho phép lựa chọn nhiều chế độ bằng một núm xoay.
• Có thể điều khiển nhiều tiếp điểm tùy cấu hình.
• Trạng thái điều khiển được thể hiện trực quan theo từng vị trí.
• Thao tác đơn giản, dễ nhận biết.
• Có nhiều lựa chọn về số vị trí và cấu hình tiếp điểm.
• Có loại tích hợp khóa để hạn chế thao tác ngoài ý muốn.
• Có thể sử dụng cho nhiều hệ thống điện và điều khiển.

Hạn chế

• Không phù hợp với những chức năng cần thao tác dừng khẩn cấp nhanh bằng nút lớn.
• Cần lựa chọn đúng số vị trí và cấu hình tiếp điểm theo sơ đồ điều khiển.
• Bộ phận cơ khí có thể bị hao mòn sau thời gian dài sử dụng.
• Giá thành có thể cao hơn các loại công tắc đơn giản tùy cấu hình và tính năng.

Ứng dụng của Công tắc xoay

Công tắc xoay được sử dụng trong nhiều thiết bị điện và hệ thống điều khiển.

Tủ điện điều khiển

Công tắc xoay thường được sử dụng để lựa chọn chế độ Manual/Auto, ON/OFF hoặc các chế độ vận hành khác.

Máy móc công nghiệp

Thiết bị giúp người vận hành lựa chọn chế độ hoạt động của máy theo từng vị trí.

Hệ thống động cơ

Tùy theo thiết kế mạch, công tắc xoay có thể được sử dụng để lựa chọn chế độ vận hành hoặc chuyển đổi giữa các trạng thái điều khiển.

Hệ thống bơm và quạt

Công tắc xoay có thể dùng để lựa chọn chế độ điều khiển, cấp hoạt động hoặc chuyển đổi giữa các chế độ vận hành.

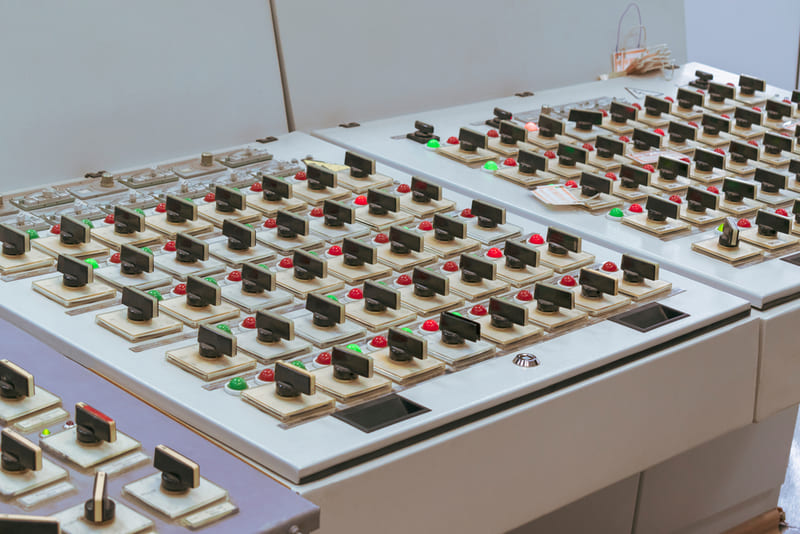

Bảng điều khiển

Công tắc xoay được sử dụng trên bảng điều khiển máy móc và thiết bị để người vận hành dễ dàng lựa chọn chức năng.

Thiết bị điện và điện tử

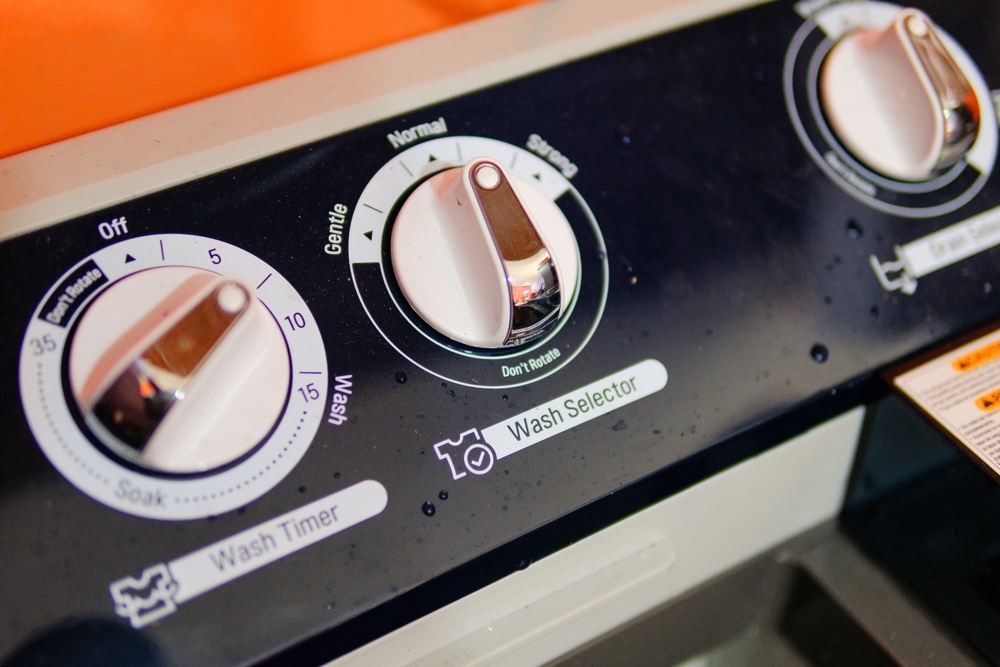

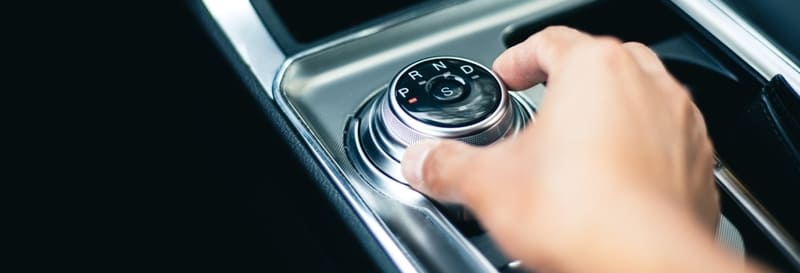

Một số thiết bị dân dụng, thiết bị đo lường, âm thanh và phương tiện cũng sử dụng công tắc xoay để lựa chọn mức hoặc chế độ hoạt động.

➤ Tham khảo: Nút Nhấn là gì? Tìm hiểu công dụng, phân loại và cấu tạo

Công tắc xoay là thiết bị điều khiển hữu ích trong các hệ thống cần lựa chọn nhiều trạng thái hoặc chuyển đổi giữa các mạch điện. Với thiết kế đa dạng về số vị trí, cấu hình tiếp điểm và tính năng, công tắc xoay có thể đáp ứng nhiều nhu cầu từ bảng điều khiển đến tủ điện và máy móc công nghiệp.
