MCCB 3P

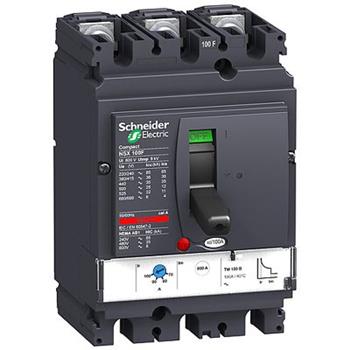

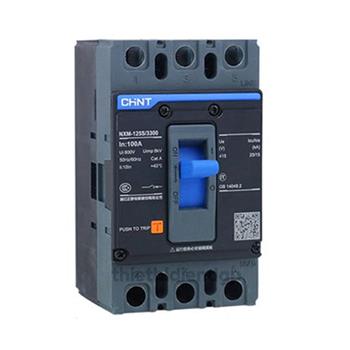

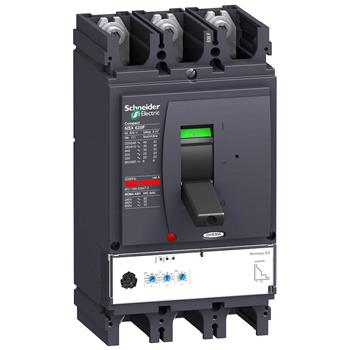

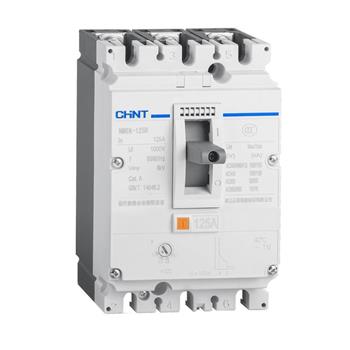

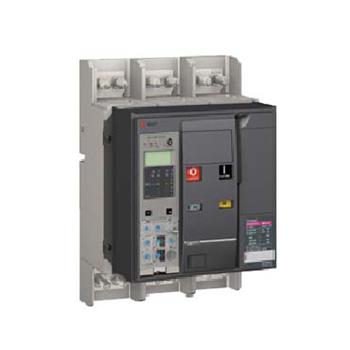

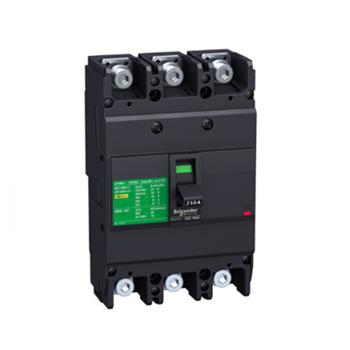

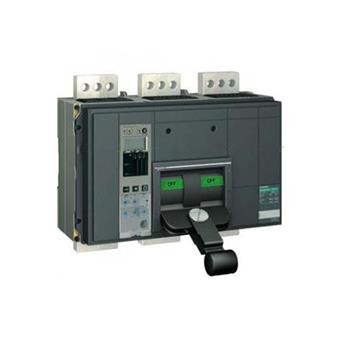

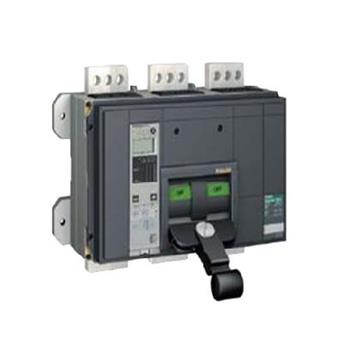

MCCB 3P Aptomat là gì?

MCCB ( hay còn được biết đến với tên gọi Aptomat ) là khí cụ điện dùng để đóng ngắt mạch điện 3 pha có công dụng bảo vệ quá tải, ngắn mạch, sụt áp, … của mạch điện khi có sự cố xảy ra.

MCCB là một loại thiết bị bảo vệ điện được sử dụng để bảo vệ mạch điện khỏi dòng điện quá mức, có thể gây quá tải hoặc ngắn mạch.

MCCB thường có dòng cắt định mức, dòng cắt ngắn mạch lớn

Cấu tạo, nguyên lý hoạt động MCCB

Cấu tạo MCCB

  • Upper Terminal: Đầu nối trên
  • Lower Terminal: Đầu nối dưới
  • Thermal protection bimetal: Thanh lưỡng kim bảo vệ nhiệt
  • Tripping lever: Cần gạt
  • Arc chamber: Buồng dập hồ quang
  • Operating Mechanism, Operator: Công tắc đóng ngắt
  • Electro-Magnetic protection: Cuộn dây. Cơ cấu bảo vệ điện từ
  • Fixed contact : Tiếp điểm cố định
  • Moving contact : Tiếp điểm động
  •  Cover: Vỏ bảo vệ

Ngoài ra, có thể lắp thêm phụ kiện:

Phụ kiện lắp bên trong

  • AL : Tiếp điểm cảnh báo
  • AX : Tiếp điểm phụ
  • SHT : Cuộn cắt
  • UVT : Bảo vệ thấp áp

Phụ kiện lắp bên ngoài

  • Bộ chuyển thao tác xoay

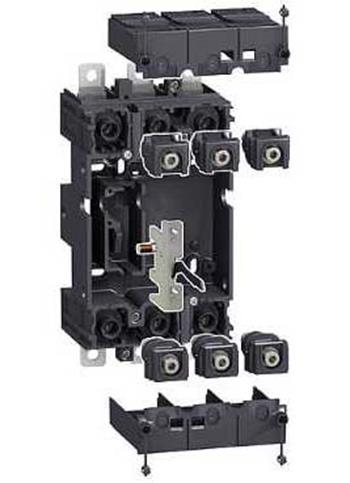

  • Miếng che vị trí nối điện
  • Bộ vận hành bằng motor
  • Khóa cơ khí liên động dùng cho 2 CB
  • Khóa cần thao tác

 Nguyên lý hoạt động MCCB

 MCCB sử dụng thiết bị nhạy cảm với nhiệt độ (yếu tố nhiệt), thiết bị điện từ nhạy cảm với dòng điện (yếu tố từ tính) để cung cấp cơ chế ngắt cho mục đích bảo vệ và cách ly.

Nguyên lý nhiệt: Bảo vệ quá tải của MCCB thông qua thành phần nhạy cảm với nhiệt độ. Thành phần này thực chất là một thanh lưỡng kim, hai kim loại giãn nở ở các tốc độ khác nhau khi tiếp xúc với nhiệt độ cao. Trong điều kiện hoạt động bình thường, thanh lưỡng kim sẽ cho phép dòng điện chạy qua MCCB. Khi dòng điện vượt quá giá trị cho phép, tiếp xúc lưỡng kim sẽ bắt đầu nóng và uốn cong do tốc độ giãn nở nhiệt khác nhau của 2 chất liệu kim loại. Thanh kim loại (tiếp điểm) sẽ uốn cong đến điểm đẩy vật lý vào thanh ngắt và tháo các tiếp điểm, khiến mạch bị gián đoạn.

Việc bảo vệ nhiệt của MCCB thường sẽ có độ trễ về thời gian để cho phép thời gian quá dòng ngắn thường thấy trong một số hoạt động của thiết bị, chẳng hạn như dòng điện khi khởi động động cơ. Thời gian trễ này cho phép mạch tiếp tục hoạt động bình thường trong những trường hợp này mà không bị ngắt.

Nguyên lý điện từ: Dựa trên nguyên tắc điện từ. MCCB chứa một cuộn dây điện từ tạo ra một trường điện từ nhỏ khi dòng điện đi qua MCCB. Trong quá trình hoạt động bình thường, trường điện từ được tạo ra bởi cuộn dây điện từ là không đáng kể. Tuy nhiên, khi xảy ra lỗi ngắn mạch trong mạch, một dòng điện lớn bắt đầu chạy qua điện từ. Do đó, một trường điện từ mạnh được sinh ra để hút thanh ngắt và mở các tiếp điểm.

Mua thiết bị đóng cắt MCCB tại TP. Hồ Chí Minh?

Thiết bị điện Đặng Gia Phát hiện là nhà phân sản phẩm thiết bị đóng cắt MCCB tại khu vực TP. HCM.  Chúng tôi cam kết giá bán sản phẩm tốt nhất trên thị trường trong khu vực. Quý khách cần Báo giá thiết bị đóng cắt MCCB vui lòng liên hệ với chúng tôi theo thông tin bên dưới. Trân trọng cảm ơn.
