Cáp điều khiển có nhiều tiết diện khác nhau để phục vụ từng nhu cầu lắp đặt cho các hệ thống khác nhau. Tiết diện cáp điều khiển ảnh hưởng như thế nào đến lắp đặt?

Tiết diện cáp điều khiển

Tiết diện cáp điều khiển là gì?

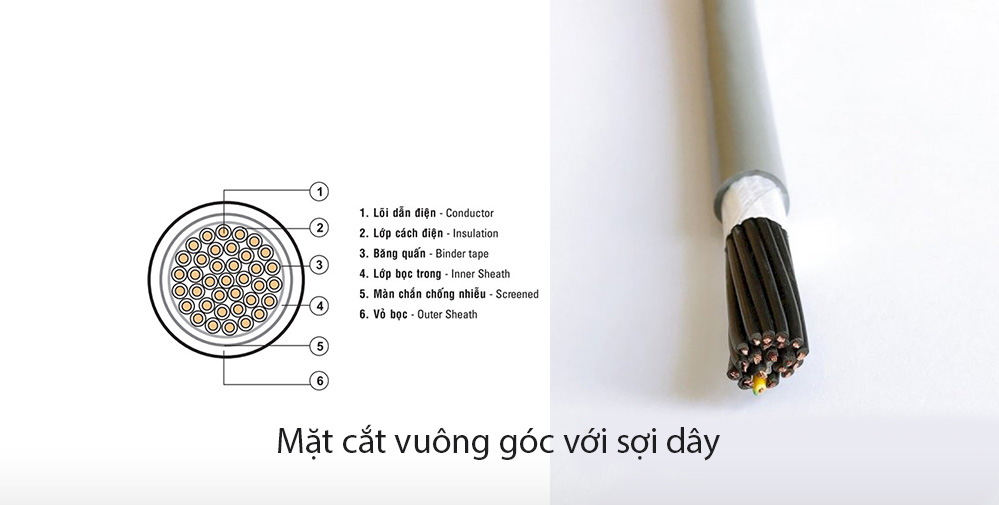

Tiết diện cáp điều khiển là kích thước mặt cắt vuông góc với sợi dây, khi đó tiết diện cáp điểu khiển là diện tích bề mặt lõi cáp điều khiển

Cáp có tiết diện càng lớn thì khả năng mang dòng diện càng tốt. Do đó cần chọn dây cáp có tiết diện lớn, nhưng cáp điều khiển có tiết diện từ 0,5mm2 đến 16mm2 nên chọn cáp điều khiển tiết diện như thế nào mới hợp lý?

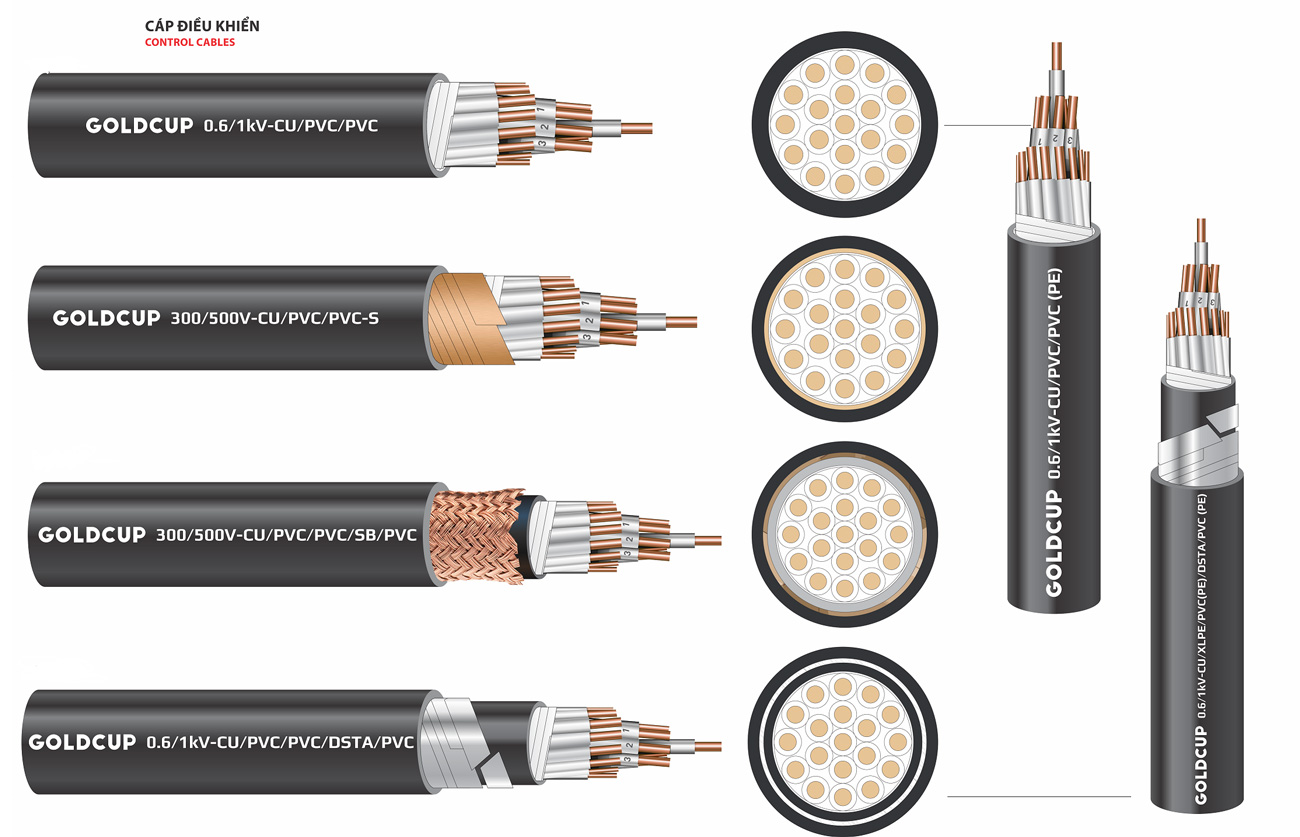

Tiết diện cáp điều khiển
Tiết diện cáp điều khiển

Những yếu tố ảnh hưởng đến lựa chọn tiết diện cáp điều khiển

Việc chọn cáp điều khiển phù hợp yêu cầu kỹ thuật với mục đích tránh việc hoạt động quá tải sinh nhiệt quá mức gây hỏng đồng thời nếu lựa chọn dây tiết diện quá lớn sẽ gây lãng phí.

Những yếu tố cần xem xét khi chọn cáp điều khiển: dòng điện định mức, độ sụt áp, dòng điện ngắn mạch, cách lắp đặt, nhiệt độ môi trường, vật liệu làm lõi cáp,

Dòng điện định mức

Cáp điều khiển cần có tiết diện lớn hơn dòng điện định mức. Trong quá trình hoạt động dây cáp điều khiển sẽ nóng lên vì dòng điện chạy trong ruột cáp sinh nhiệt. Khi đó, yêu cầu chọn cáp có tiết diện lớn hơn phòng tránh nhiệt độ vượt quá mức cho phép.

Một vài yếu tố ảnh hưởng khác cũng liên quan tới nhiệt độ khi lựa chọn tiết diện cáp phù hợp: nhiệt độ cho phép làm việc tối đa, nhiệt độ không khí, nhiệt độ môi trường, điều kiện lắp đặt

Nhiệt độ môi trường: Nhiệt độ môi trường là nhiệt độ tác động từ bên ngoài tới dây cáp, ví như cáp lắp trên không thì nhiệt độ của nắng nóng sẽ ảnh hưởng tới việc chọn cáp. Vì cáp điều khiển sinh nhiệt bên trong và nhiệt độ tác động từ bên ngoài cũng sẽ ảnh hưởng tới tính an toàn khi sử dụng cáp. Vậy khi lắp đặt cũng cần lưu ý đến nhiệt độ của không khí, nhiệt độ của nước, nhiệt độ của đất,…

Điều kiện lắp đặt: điều kiện lắp đặt cũng như môi trường là ảnh hưởng của các yếu tố từ bên ngoài cần phải khảo sát địa hình, điều kiện trước khi lựa chọn và lắp đặt cáp.

Độ sụt áp

Khi lựa chọn cáp điều khiển cũng cần lưu ý tới thông số về độ sụt áp. Khách hàng cần lựa chọn cáp có tiết diện lớn hơn khi độ sụt áp lớn hơn mức cho phép.

Khi sụt áp lớn hơn mức cho phép thì khách hàng phải chọn cáp có tiết diện ruột dẫn lớn hơn.

Độ sụt áp bị ảnh hưởng bởi hệ số công suất, chiều dài cáp, điện trở cáp, điện kháng cáp

Chất liệu làm lõi cáp:

Chất liệu làm lõi cáp điều khiển cũng ảnh hưởng tới việc lựa chọn tiết diện cap điều khiển vì mật độ dòng điện của lõi làm từ kim loại khác nhau thì khác nhau, lõi đồng là 6 A/mm2, lõi nhôm 4,5 A/mm2. Khi đó, việc tính toán thực hiện trước khi lựa chọn sẽ cho ra số liệu khác nhau đối với 2 loại lõi đồng và lõi nhôm.

Nhà sản xuất sẽ đưa ra bảng các thông số tiêu chuẩn để giúp khách hàng tiện hơn cho việc lựa chọn tiết diện cáp điều khiển phù hợp. Hoặc có thể dựa vào việc tính toán để đưa ra lựa chọn tiết diện cáp điều khiển chuẩn xác hơn.

Ví dụ cáp điều khiển Cadivi là hãng sản xuất cáp Việt Nam có đưa ra bảng hướng dẫn chọn lựa tiết diện cáp điều khiển như sau

Cáp lõi đồng, vỏ bọc bằng nhựa PVC

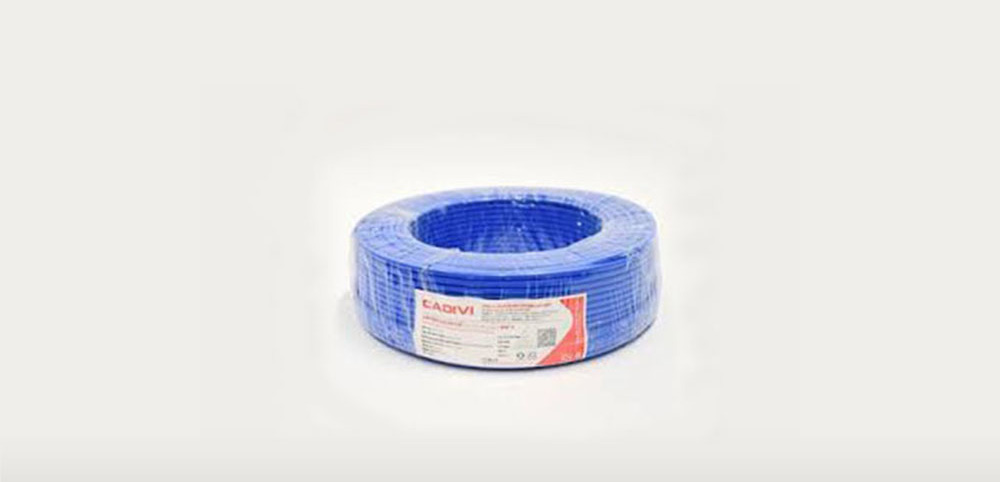

Cuộn cáp điều khiển Cadivi
Cuộn cáp điều khiển Cadivi

Cáp điều khiển trên không (nhiệt độ không khí 300C, nhiệt độ ruột dẫn tối đa là 700C)

  • Tiết diện 1,5mm2 – dòng điện định mức 18A – độ sụt áp 25mV
  • Tiết diện 2,5 mm2- dòng điện định mức 25A - độ sụt áp 15mV
  • Tiết diện 4mm2- dòng điện định mức 33A - độ sụt áp 9,5mV
  • Tiết diện 6mm2- dòng điện định mức 42A - độ sụt áp 6,4mV
  • Tiết diện 10mm2 - dòng điện định mức 58A - độ sụt áp 3,8mV
  • Tiết diện 16mm2 - dòng điện định mức 77A - độ sụt áp 2,4mV

Với bảng thông số này chúng ta có thể dễ dàng đưa lựa chọn được loại cáp điều khiển phù hợp. Tuy nhiên đối với những hệ thống phức tạp cần sử dụng cáp điều khiển thì khách hàng cần có sự tính toán để lựa chọn. Để dễ dàng hơn khách hàng hãy liên hệ với thietbidiendgp để nhận hỗ trợ.
