ATS là gì? Nguyên lý hoạt động, phân loại và ứng dụng

Bộ chuyển đổi nguồn điện ATS ngày nay được ứng dụng rất nhiều và dần trở nên phổ biến trong các hệ thống điện dự phòng. Tuy nhiên, để có thể lựa chọn và sử dụng được thiết bị một cách phù hợp nhất, bạn cần phải có sự tìm hiểu cơ bản về thiết bị. Cùng chúng tôi tìm hiểu chi tiết hơn về bộ nguồn này trong bài viết dưới đây.

Bộ chuyển nguồn ATS là gì?

Bộ chuyển nguồn tự động ATS (Automatic Transfer Switch) là thiết bị chuyên dụng giúp chuyển đổi giữa nguồn điện lưới và nguồn dự phòng (máy phát điện, UPS) một cách nhanh chóng và an toàn, đảm bảo không gián đoạn cho thiết bị tải quan trọng.

Nguyên lý hoạt động

Bộ chuyển nguồn tự động ATS hoạt động bằng cách giám sát liên tục nguồn điện chính về điện áp, tần số và pha. Khi phát hiện mất điện hoặc bất thường, hệ thống sẽ:

• Ngắt kết nối khỏi nguồn chính
• Chuyển đổi nhanh sang nguồn dự phòng
• Duy trì cấp điện ổn định cho thiết bị tải

Quá trình chuyển mạch diễn ra trong thời gian rất ngắn (thường dưới 100ms), đảm bảo tải không bị ảnh hưởng.

Cơ chế chuyển mạch

ATS luôn giám sát điện áp, tần số và góc pha của nguồn chính. Khi phát hiện sự cố, hệ thống sẽ ngắt kết nối với nguồn chính và chuyển sang nguồn dự phòng. Toàn bộ quá trình chuyển đổi diễn ra rất nhanh, giúp giảm thiểu tối đa thời gian gián đoạn điện.

Phân loại

Tùy theo yêu cầu vận hành, bộ chuyển nguồn tự động được phân loại dựa trên ứng dụng, phương thức điều khiển và cấu hình tải:

Phân loại theo ứng dụng

• ATS tĩnh: sử dụng linh kiện bán dẫn, cho phép chuyển mạch tốc độ cao.
• ATS cơ khí: dùng tiếp điểm vật lý, cách ly nguồn tốt hơn.

Phân loại theo điều khiển

• ATS điều khiển tay: cần người vận hành can thiệp.
• ATS tự động: hoạt động hoàn toàn độc lập theo thông số cài đặt.

Phân loại theo cấu hình tải

• ATS 1 pha: dùng cho hệ thống điện dân dụng hoặc văn phòng nhỏ.

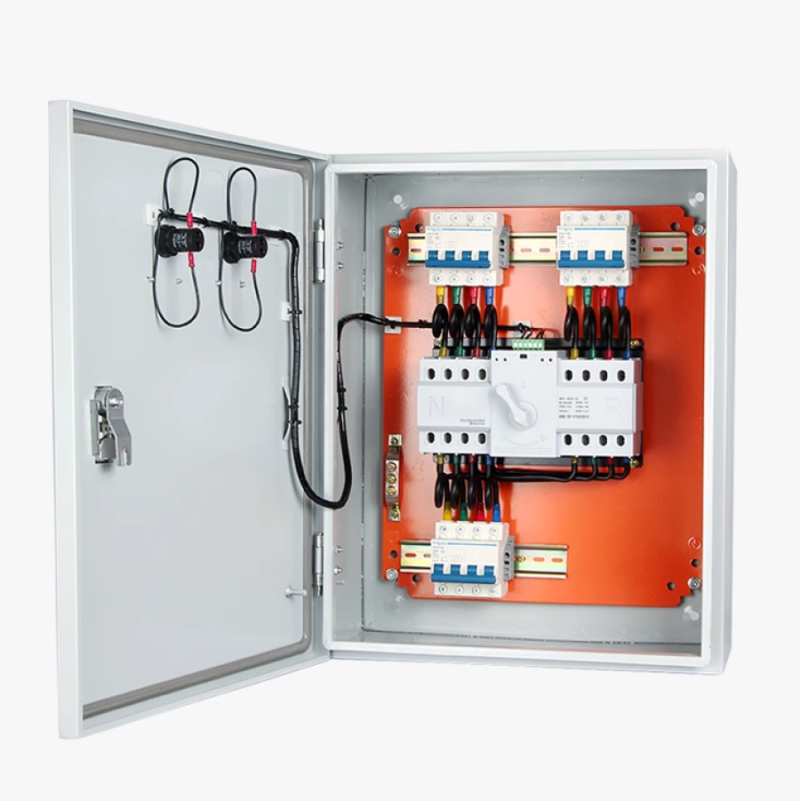

• ATS 3 pha: phù hợp với nhà máy, tòa nhà, bệnh viện hoặc trung tâm dữ liệu.

Ứng dụng

Trong công nghiệp

ATS được lắp đặt tại các nhà máy sản xuất để đảm bảo dây chuyền không bị gián đoạn khi mất điện, giúp tiết kiệm chi phí và bảo vệ thiết bị quan trọng. Ngoài ra bộ chuyển nguồn tự động còn được ứng dụng trong hệ thống năng lượng mặt trời áp mái để tự động chuyển đổi nguồn năng lượng.

Trong thương mại

Tòa nhà văn phòng sử dụng ATS để cấp điện cho hệ thống bảo mật, thang máy, máy tính… tránh mất dữ liệu và ngưng trệ hoạt động.

Trong trung tâm dữ liệu

Trung tâm dữ liệu yêu cầu độ tin cậy cao. ATS chuyển đổi tức thời sang nguồn dự phòng, bảo vệ máy chủ và hệ thống mạng không bị ngắt.

Trong y tế

Bệnh viện cần nguồn điện liên tục cho thiết bị hồi sức, phòng mổ. Bộ chuyển nguồn tự động ATS đảm bảo hệ thống y tế vận hành ổn định, bảo vệ an toàn cho bệnh nhân.

Chỉ số hiệu suất cần quan tâm của ATS

Dòng điện và điện áp định mức

Cần chọn ATS có thông số phù hợp tải sử dụng và hệ thống điện.

Thời gian chuyển mạch

Thời gian chuyển đổi càng nhanh thì rủi ro ảnh hưởng đến thiết bị nhạy cảm càng thấp. ATS hiện đại có thể chuyển mạch dưới 100 mili giây.

Tuổi thọ cơ điện

Thiết bị cần có độ bền cao, hoạt động ổn định sau nhiều chu kỳ vận hành.

Khả năng tương thích điện từ (EMC)

ATS phải đảm bảo không phát sinh nhiễu, ảnh hưởng đến thiết bị điện tử xung quanh.

Xem video cấu tạo bên trong bộ chuyển nguồn ATS CHINT

➤ Xem thêm:
Bộ chuyển nguồn tự động ATS CHINT

Bộ chuyển nguồn tự động ATS Schneider

Qua bài viết trên, hy vọng bạn đã có thêm một số thông tin cơ bản về bộ chuyển nguồn tự động ATS. Nếu quý khách hàng cần tư vấn về bộ chuyển nguồn ATS xin vui lòng liên hệ với đội ngũ của chúng tôi để được hỗ trợ tư vấn.
